Płytka PCB może działać perfekcyjnie na biurku, a mimo to gotowe urządzenie nadal nie będzie gotowe dla użytkownika. Przycisk okaże się za głęboko, złącze USB nie trafi w otwór, przewód będzie się zaginał, a obudowa nie zmieści modułu zasilania. Właśnie dlatego prototyp obudowy elektroniki w druku 3D warto potraktować jako etap projektowy, a nie wyłącznie wizualizację produktu.
Dobrze wykonany model pozwala wziąć urządzenie do ręki, zamontować rzeczywiste komponenty i sprawdzić decyzje, których nie potwierdzi nawet najlepszy render. Dla twórcy produktu, agencji projektowej czy marki rozwijającej własne urządzenie to szybsza droga do konkretnych odpowiedzi i mniejsze ryzyko kosztownych poprawek po uruchomieniu produkcji.
Dlaczego obudowa decyduje o odbiorze urządzenia
Elektronika odpowiada za funkcję, ale obudowa tworzy pierwsze doświadczenie użytkownika. To ona określa, czy urządzenie jest wygodne, czy wygląda wiarygodnie i czy można je bezpiecznie instalować, przenosić albo prezentować klientowi. Nawet niewielka zmiana promienia narożnika, kąta nachylenia panelu lub położenia diody LED wpływa na to, jak odbierany jest cały produkt.
W projektach B2B obudowa często pełni także funkcję komunikacyjną. Terminal, czujnik, sterownik, urządzenie IoT czy element ekspozycji ma wpisywać się w język marki i warunki miejsca, w którym będzie używany. Inaczej projektuje się kompaktowy moduł montowany pod ladą, inaczej urządzenie widoczne na stoisku targowym, a jeszcze inaczej sprzęt przeznaczony do pracy na zewnątrz.
Druk 3D pozwala zweryfikować ten kontekst bez inwestowania w formę wtryskową. Można sprawdzić bryłę w rzeczywistej skali, zestawić ją z wnętrzem, przetestować montaż i wrócić do projektu po jednej rundzie uwag. Przy prototypie liczy się nie tylko szybkość wykonania. Liczy się możliwość świadomego poprawienia konstrukcji, zanim każdy błąd zacznie generować koszt.
Prototyp obudowy elektroniki – co warto sprawdzić
Największą wartością prototypu jest test rzeczywistego dopasowania. Model powinien powstać na podstawie aktualnych wymiarów PCB, ekranów, akumulatorów, przewodów, złączy i elementów montażowych. Kilka milimetrów różnicy może przesądzić o tym, czy pokrywa zamknie się poprawnie albo czy wtyczka będzie dostępna po instalacji urządzenia.
Montaż, tolerancje i serwis
Wewnątrz obudowy trzeba przewidzieć słupki dystansowe, gniazda na śruby, zaczepy, prowadzenie przewodów oraz przestrzeń na ruch elementów. Warto od razu ocenić, czy PCB da się zamontować bez nadmiernego wyginania, czy złącza mają właściwy dostęp i czy serwisant będzie mógł otworzyć urządzenie bez uszkadzania części.
Druk 3D nie oznacza, że każda szczelina powinna mieć wymiar dokładnie taki jak w modelu CAD. Materiał, orientacja wydruku i geometria części wpływają na końcowy rezultat. Dlatego otwory montażowe, pokrywy wsuwane i elementy zatrzaskowe wymagają rozsądnie zaprojektowanych tolerancji. Prototyp pozwala je sprawdzić na fizycznej części, a nie opierać się wyłącznie na założeniach.
Jeżeli urządzenie ma być wielokrotnie otwierane, warto rozważyć wkładki gwintowane montowane termicznie zamiast bezpośredniego wkręcania śrub w tworzywo. Jeśli natomiast obudowa ma służyć do jednorazowej prezentacji koncepcji, priorytet może być inny: czysta bryła, wykończenie powierzchni i czytelna ekspozycja logotypu.
Ergonomia i komunikacja wizualna
Rzeczywisty obiekt szybciej niż ekran pokazuje, czy proporcje są właściwe. Możesz sprawdzić położenie przycisków kciukiem, widoczność komunikatów, dostęp do portów oraz stabilność urządzenia postawionego na blacie. To szczególnie istotne dla sprzętu obsługiwanego przez klientów, pracowników magazynu, techników lub gości wydarzenia.
Prototyp jest także dobrym narzędziem do rozmowy z zespołem i inwestorem. Łatwiej podjąć decyzję o kolorze, podziale obudowy, miejscu na branding czy integracji podświetlenia LED, gdy każdy ogląda ten sam fizyczny model. W projektach prezentacyjnych można pójść dalej i przygotować obiekt, który nie tylko pokazuje funkcję, ale buduje widoczność marki w przestrzeni.
Materiał i technologia powinny wynikać z celu
Nie istnieje jeden materiał właściwy dla każdej obudowy. Do szybkiej weryfikacji formy i układu komponentów sprawdzi się inny wariant niż do testów terenowych, ekspozycji premium czy modelu wymagającego odporności na podwyższoną temperaturę. Wybór zależy od zastosowania, oczekiwanej trwałości, wielkości elementu oraz jakości powierzchni.

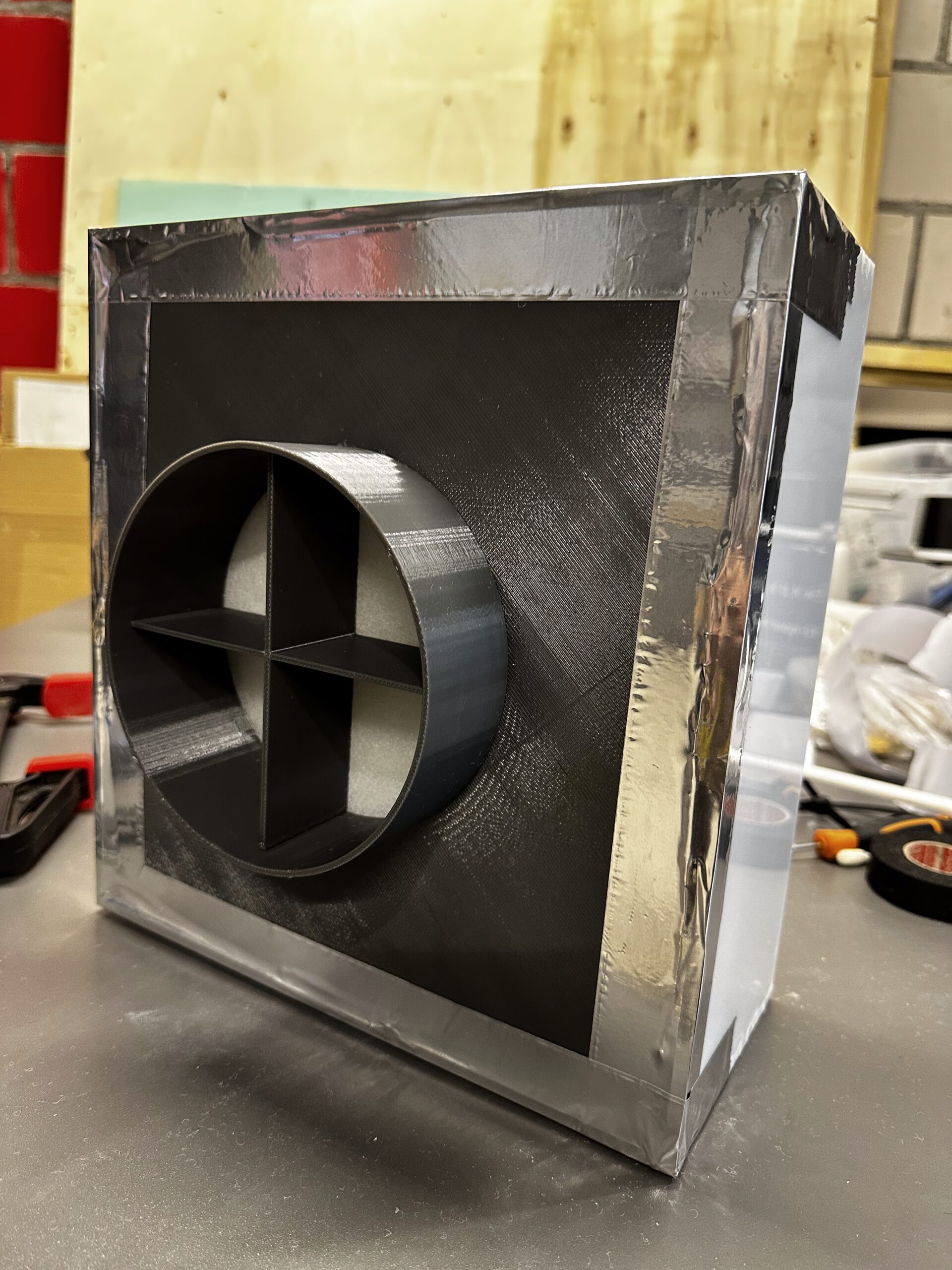

Wydruki filamentowe dobrze odpowiadają na potrzeby wielu prototypów funkcjonalnych. Pozwalają sprawnie tworzyć większe obudowy, panele, uchwyty i elementy montażowe. Odpowiednia konfiguracja parametrów daje kontrolę nad grubością ścianek, wypełnieniem i wytrzymałością newralgicznych miejsc. Trzeba jednak uwzględnić charakterystyczne warstwy, zwłaszcza gdy powierzchnia ma być oglądana z bliska.
Tam, gdzie ważne są detale, gładkość lub precyzja drobnych elementów, sensowne mogą być technologie żywiczne i odlewy. Z kolei obudowa przeznaczona do użytkowania na zewnątrz wymaga analizy odporności materiału na promieniowanie UV, temperaturę i wilgoć. Sam wydruk nie gwarantuje szczelności ani odporności przemysłowej – te cechy wynikają z całej konstrukcji, doboru materiału, uszczelnień i sposobu montażu.
Od pliku do gotowej obudowy
Dobry proces zaczyna się od krótkiego, konkretnego briefu. Potrzebne są pliki 3D lub rysunki, wymiary elektroniki, informacje o zastosowaniu oraz określenie, co prototyp ma sprawdzić. Czasem celem będzie montaż PCB, innym razem prezentacja dla klienta, a jeszcze innym ocena skali dużego urządzenia instalowanego w przestrzeni.
Po analizie modelu warto wychwycić miejsca ryzyka: zbyt cienkie ścianki, niewłaściwie zaprojektowane podpory, trudne do wydrukowania nawisy, za małe otwory lub podział obudowy utrudniający składanie. To moment na korekty, które nie zmieniają Twojej wizji, lecz przygotowują ją do realnej produkcji. Przy większych obiektach ważne jest również rozsądne zaplanowanie segmentów i późniejszego łączenia części.
Następnie dobierane są technologia, materiał, parametry wydruku i sposób wykończenia. W Janko Sculptures korzystamy z samodzielnie konstruowanych oraz precyzyjnie konfigurowanych drukarek open source, co daje nam kontrolę nad skalą realizacji i jakością każdego etapu. Dzięki temu możemy dopasować produkcję do konkretnego briefu, zamiast wtłaczać projekt w sztywne ograniczenia gotowego rozwiązania.
Po wydruku przychodzi czas na obróbkę, test montażu i kontrolę wizualną. W zależności od potrzeb element może pozostać surowym prototypem technicznym albo otrzymać wykończenie przygotowane do prezentacji. Gotowy obiekt jest bezpiecznie pakowany i wysyłany w Polsce lub za granicę, co upraszcza współpracę zespołom działającym w różnych lokalizacjach.
Gdzie druk 3D ma granice
Prototypowanie nie zastępuje automatycznie produkcji seryjnej. Przy tysiącach identycznych obudów formowanie wtryskowe może być bardziej opłacalne, zapewnić krótszy czas jednostkowy i powtarzalność właściwą dla skali przemysłowej. Druk 3D jest natomiast szczególnie mocny tam, gdzie projekt nadal ewoluuje, seria jest krótka, geometria niestandardowa albo liczy się szybka walidacja.
Warto też odróżnić prototyp reprezentacyjny od produktu gotowego do certyfikacji. Jeśli obudowa ma chronić przed wodą, pyłem, uderzeniami lub wysoką temperaturą, konieczne są odpowiednie testy i założenia konstrukcyjne. Model drukowany może pomóc je zaplanować, ale nie powinien deklarować parametrów, których nie potwierdzono.
Najlepszy moment na zamówienie prototypu przypada zwykle wtedy, gdy elektronika jest już wystarczająco określona, ale konstrukcja obudowy nadal może się zmieniać. Przynieś wymiary, model lub nawet szkic swojej wizji. Fizyczna obudowa szybko pokaże, które decyzje są gotowe do wdrożenia, a które warto poprawić, zanim staną się częścią produktu widzianego przez Twoich klientów.
